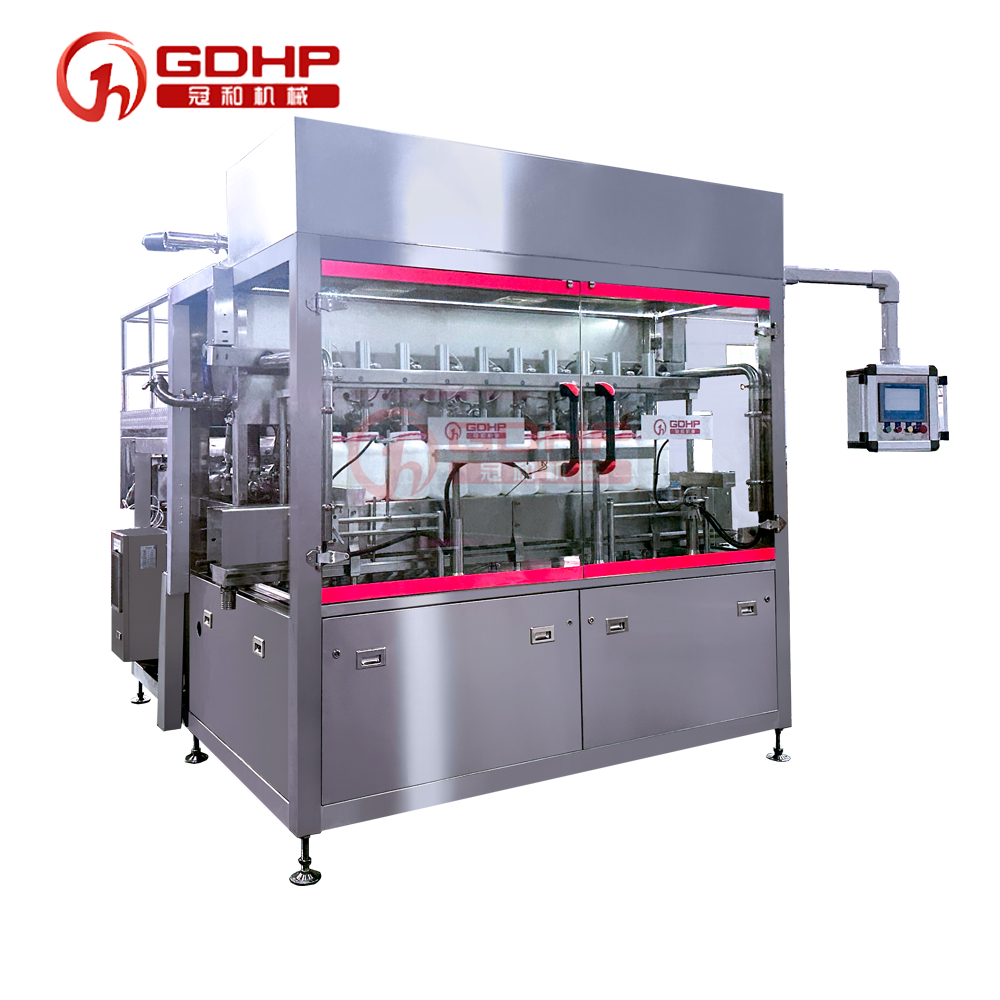

Comment fonctionnent les machines de remplissage volumétrique et leurs applications

Une machine de remplissage volumétrique est un dispositif d'emballage conçu pour distribuer un volume exact et pré-déterminé de liquide, de pâte ou de poudre dans un contenant, quelles que soient les légères variations de la forme ou de la capacité internes du contenant.

Filamatic, VKPAK, et GDHP comptent sur cette technologie en raison de ses trois caractéristiques principales : structure simple, empreinte au sol réduite et vitesse de métrologie élevée. En isolant la mesure du volume des anomalies physiques du contenant, les fabricants évitent les pertes de produit et garantissent une conformité réglementaire stricte.

Les remplisseuses volumétriques fonctionnent à l'aide de mécanismes de déplacement interne spécifiques, tels que pistons, pompes et valves de gravité, pour mesurer et distribuer des volumes exacts de produit. Le choix de la bonne technologie interne détermine le succès de votre ligne de production.

Les remplisseuses à piston utilisent le déplacement précis d'un piston cylindrique pour extraire et éjecter un volume prédéterminé de matériau à travers les courses d'admission et de décharge.

Le fonctionnement est purement mécanique et extrêmement fiable. Lorsque le piston recule pendant la course d'admission, il aspire le volume exact de produit depuis le réservoir dans le cylindre principal. Pendant la course de décharge, une vanne rotative se déplace, et le piston pousse ce volume précis vers l'embout et dans le contenant en attente.

• • Adapté à : Liquides de viscosité moyenne à élevée(huile, détergent, gel douche), pâtes lourdes et même sauces épaisses contenant des particules solides (par ex. salsa, beurre de cacahuète, salade de pommes de terre). La robustesse des vérins pneumatiques pousse facilement les matériaux épais sans les obstruer.

Les remplisseuses à déplacement positif mesurent le volume en comptant les rotations exactes d'une tête de pompe ou les mouvements précis d'un diaphragme.

Cette catégorie est en outre subdivisée en deux classifications principales :

1. Pompes à palettes rotatives : Des palettes en acier inoxydable entrelacées tournent pour attirer et pousser des fluids épais.

2. Pompes à diaphragme : Une membrane flexible se déforme d'avant en arrière pour créer l'aspiration et le déchargement.

• Adapté à : Gestion des liquides à haute viscosité moins sujets à l'effervescence, tels que les sirops lourds, les gels et les lubrifiants industriels denses. Les remplisseuses à pompe excellent pour déplacer des produits épais en douceur sans dégrader leur texture.

Les remplisseuses gravitaires volumétriques temporisées obtiennent le contrôle du volume en combinant un débit mathématiquement constant avec des temps d'ouverture de vanne précisément réglés.

Dans ce système, un réservoir supérieur maintient une pression de tête constante. La machine utilise un temporisateur numérique très précis (précision à 0,01 seconde) intégré à un automate programmable (PLC). Lorsqu'un contenant est détecté, la vanne de gicleur s'ouvre pour la durée exacte en millisecondes nécessaire pour atteindre le volume cible, puis se referme.

• Adapté à : Des liquides à faible viscosité et qui s'écoulent librement. C'est le meilleur choix absolu pour les produits à la consistance aqueuse, y compris l'eau en bouteille, le vin, la sauce soja et le vinaigre.

Les doseurs par coupelle et par vis fournissent une mesure volumétrique spécialement conçue pour les produits secs, poudres et granulés.

Au lieu de déplacer des liquides, ces machines gèrent des particules solides.

• Doseurs à vis : Utilise une vis motorisée tournante verticalement à l’intérieur d’un entonnoir. Le PLC compte le nombre exact de révolutions de la vis pour dispenser un volume précis de poudre (comme de la farine ou du café moulu).

• Doseurs par coupelle : Utilise un disque tournant avec des cavités usinées (coupelles) d’un volume spécifique. La coupelle se remplit de produits secs (comme du riz ou des haricots) lorsqu’elle passe sous le récepteur, et déverse le volume exact dans l’emballage en dessous.

Les doseurs à flux d’air utilisent une adsorption sous vide pour mesurer un volume fixe de matériau, suivi d’un air comprimé purifié pour pousser le matériau dans les contenants d’emballage.

Cette méthode hautement spécialisée attire le produit dans une chambre de mesure en utilisant une pression négative. Une fois le volume correct atteint, de l’air pressurisé positif pousse le produit dans la bouteille. Cette méthode limite fortement l’exposition du produit à l’oxygène ambiant, réduisant effectivement l’oxydation du matériel.

• Adapté à : Elle est idéale pour les poudres organiques très sensibles ou les formulations pharmaceutiques spécialisées.

Les systèmes de remplissage volumétrique sont obligatoires dans les industries fortement réglementées afin de garantir la sécurité des consommateurs, une conformité légale stricte et une compatibilité sanitaire des matériaux.

Différents produits exigent des matériaux de construction et des protocoles de sécurité très spécifiques.

• Alimentation et Boissons: Des produits tels que les sauces épaisses, les huiles de cuisson et l'eau en bouteille nécessitent une sanitation stricte. On met l'accent sur les équipements dotés de capacités d“”aspirographe IP65/IP69K et construits en acier inoxydable alimentaire 316L. Jus, eau, lait et spirits utilisant la technologie de remplissage volumétrique liquide par gravité. Sauces, miel, pâtes et vinaigrettes nécessitant une machine de remplissage à pistons robuste.

• Cosmétiques et Pharmaceutiques : Des produits comme les lotions épaisses, les shampoings mousseux et les agents pharmaceutiques de grande valeur nécessitent une manipulation délicate. Nous déployons des pompes à diaphragme de haute précision pour ces applications afin de minimiser les pertes de produit coûteuses et de prévenir la destruction d'ingrédients actifs complexes.

• Produits chimiques industriels et ménagers : Des substances agressives telles que les peintures lourdes, les solvants et les lubrifiants automobiles exigent des machines robustes. Cela implique généralement des postes de remplissage de fûts lourds conçus pour des contenants allant de 1 à 5 gallons, équipés de joints en Teflon ou Viton pour résister à la dégradation chimique.

Le choix entre des machines de remplissage semi-automatiques et entièrement automatiques dépend entièrement de votre capacité de production requise, de vos contraintes budgétaires et de la disponibilité de la main-d'œuvre.

Pour construire une chaîne d'emballage à haut taux de conversion, vous devez aligner les capacités de la machine sur vos objectifs de production quotidiens.

Une distillerie artisanale régionale a approché GDHP pour passer d'un processus d'embouteillage manuel à leur bourbon à 140 proof. Leurs principaux problèmes étaient un sur-remplissage conséquent du produit et des risques de sécurité importants dus aux vapeurs d’alcool.

• Notre solution : Nous avons conçu un remplisseur volumétrique automatique à 4 têtes, construit exclusivement avec des boîtiers anti-déflagration NEMA classe 1 Div 1 et des composants pneumatiques anti-statiques.
• Le résultat : La précision volumétrique a porté leur précision de remplissage à +/- 0,1%, les plaçant instantanément en parfaite conformité TTB. De plus, le système de convoyage automatisé a éliminé la manipulation manuelle, augmentant leur débit de production quotidien de 340% tout en maintenant un environnement de fonctionnement complètement sûr et sans étincelles.

La mise en œuvre d'un système de remplissage volumétrique maximise l'efficacité de la production, élimine complètement les pertes de produit coûteuses et standardise la qualité de votre emballage.

Voici les six principaux avantages de la modernisation de votre ligne de production :

1. Précision exceptionnelle : En s'appuyant sur le volume mathématique plutôt que sur les niveaux visuels, les remplisseurs volumétriques minimisent les pertes de profit causées par le sur-remplissage du produit. Chaque goutte économisée se traduit directement par une augmentation du chiffre d'affaires.

2. Vitesse accrue : Lorsqu'elles sont intégrées à des lignes de production automatisées à plusieurs têtes, ces machines augmentent significativement la capacité de production, en sortant des centaines de bouteilles par minute.

3. Grande flexibilité : Les systèmes volumétriques modernes permettent un ajustement rapide et facile du volume. Une seule machine peut accueillir une grande variété de types et de tailles d'emballages, passant sans effort d'un flacon de 5 ml à un seau de 5 gallons.

4. Réduction des coûts de main-d'œuvre : Un fonctionnement entièrement automatisé minimise le besoin d’opérateurs manuels, vous permettant de réaffecter votre personnel à des tâches de contrôle qualité à plus forte valeur ajoutée.

5. Facile à utiliser : Les équipements modernes sont universellement équipés d'interfaces homme-machine intuitives (IHM), de panneaux de contrôle numériques et de fonctions de mémoire de recettes PLC. Un opérateur peut passer d’un remplissage d’un flacon de 100 ml à un flacon de 500 ml en appuyant simplement sur une recette enregistrée à l’écran.

6. Sûr et Hygénique : Conçus avec une voie fluide en circuit fermé, ces machines minimisent fortement la contamination croisée et protègent le produit des polluants environnementaux ambiants.

Compare the purchase price with integration, change parts, installation, and service in our guide to filling machine cost factors.

L’achat réussi d’un remplisseur volumétrique nécessite une analyse rigoureuse de la viscosité de votre produit, de la cohérence géométrique de votre emballage et de l’infrastructure après-vente de votre fournisseur.

Évitez les erreurs coûteuses d’équipements capitalistiques en suivant ce guide d’achat approuvé par les ingénieurs :

• Évaluer la viscosité du produit : La viscosité détermine le type de machine. Pour les liquides pauvres en centipoises (semblables à l’eau), optez pour des systèmes gravitaires. Pour les fluides hautement visqueux comme les sirops épais, les lotions cosmétiques ou les pâtes lourdes, vous devez opter pour des systèmes robustes basés sur des pompes à piston ou à déplacement positif.

• Vérifier la cohérence du contenant : Ceci constitue un point de défaillance critique pour de nombreux acheteurs. Si vous utilisez des bouteilles en verre clair avec des variations importantes de volume interne (courant dans la fabrication artisanale), un remplisseur volumétrique aboutira à des niveaux de liquide visuels inégaux sur l’étagère. Dans ce scénario spécifique, vous devriez reconsidérer l’utilisation d’un remplissage basé sur le niveau de liquidité (remplisseur à dépassement) plutôt qu’un volumétrique afin d’assurer l’attrait visuel sur les rayons.

• Demander un “ test en laboratoire gratuit ” : N’achetez jamais une machine sans l’avoir vue en action. Des fabricants expérimentés, tels que GDHP, permettent généralement d’envoyer des échantillons de produit brut et des contenants vides directement à notre laboratoire d’ingénierie pour des tests réels de la machine. Cela garantit une parfaite correspondance mécanique avant que vous ne dépensiez un cent.

• Considérer les capacités d’intégration de ligne : Pensez à l’avenir. Le fournisseur de machines peut-il également proposer des solutions en aval sans faille pour le capotage automatique, le scellement (par ex. sertissage ou pressage) et l’étiquetage de précision ? Acheter une ligne intégrée chez un seul fournisseur élimine les problèmes de communication logicielle.

• Support après-vente et pièces détachées : Une machine est aussi bonne que son taux de disponibilité. Vérifiez que le fabricant maintient un stock domestique massif de pièces détachées OEM, fournit des manuels d’utilisation extrêmement clairs et propose une assistance technique sur site ou par téléphone immédiatement.

Before choosing a dosing principle or automation level, use our filling machine buying guide to define product, container, capacity, budget, and acceptance requirements.

Once a supplier is shortlisted, use this FAT checklist for a filling line to verify dosing accuracy, repeatability, throughput, and recovery from faults.

Les machines de remplissage volumétrique constituent la pierre angulaire absolue des lignes d’emballage modernes, précises, efficaces et rentables.

Que vous pompiez des produits chimiques industriels abrasifs dans des fûts de 5 gallons, ou que vous mesuriez délicatement des sérums cosmétiques délicats et de grande valeur dans des flacons en verre de 15 ml, il existe une technologie volumétrique spécifique adaptée à la tâche. En comprenant les mécanismes distincts des remplisseurs à piston, des pompes et des remplisseurs gravitaires, et en évaluant strictement la viscosité de votre produit et le type de contenant, vous assurez un retour sur investissement rapide.

J’encourage tous les responsables de production et propriétaires d’installations à privilégier la précision et l’évolutivité. Prenez vos décisions d’achat sur la base de données solides, de tests en laboratoire physiques et des principes d’ingénierie robustes que nous avons décrits ici chez GDHP. Si vous êtes prêt à éliminer le gaspillage de produit et à automatiser entièrement votre débit, commencez par analyser votre dynamique des fluides dès aujourd’hui.
