Emballage pharmaceutique : Comment optimiser le remplissage de précision pour la pharmacie
Bonjour, je suis ingénieur principal chez GDHP. Avec 23 ans d'expertise technique dans l'industrie de la remplissage et de l'emballage, nous offrons bien plus que du matériel — nous nous engageons à fournir des solutions clefs en main à haute stabilité, haute efficacité et entièrement personnalisées pour votre entreprise.
Table des matières
Dans le monde à haute enjeu de la fabrication pharmaceutique, la marge d'erreur n'existe pas. Contrairement aux industries des boissons ou des produits chimiques, où un déversement mineur ou un récipient légèrement sous-rempli peut être une gêne opérationnelle, le secteur médical considère la précision comme une question de sécurité des patients et de conformité réglementaire. La ligne de production est l'artère de l'entreprise pharmaceutique, et la machine de remplissage est son cœur.
Récemment, nous avons rencontré une étude de cas convaincante impliquant un fabricant de solutions pharmaceutiques. Leurs exigences étaient spécifiques, leurs contraintes rigides, et leurs attentes en matière de stérilité absolues. Ils avaient besoin de passer d'un processus semi-automatisé à une ligne entièrement intégrée pour des bouteilles de 500 ml, un volume qui présente des défis uniques en termes de dynamique des fluides et de stabilité de manipulation.

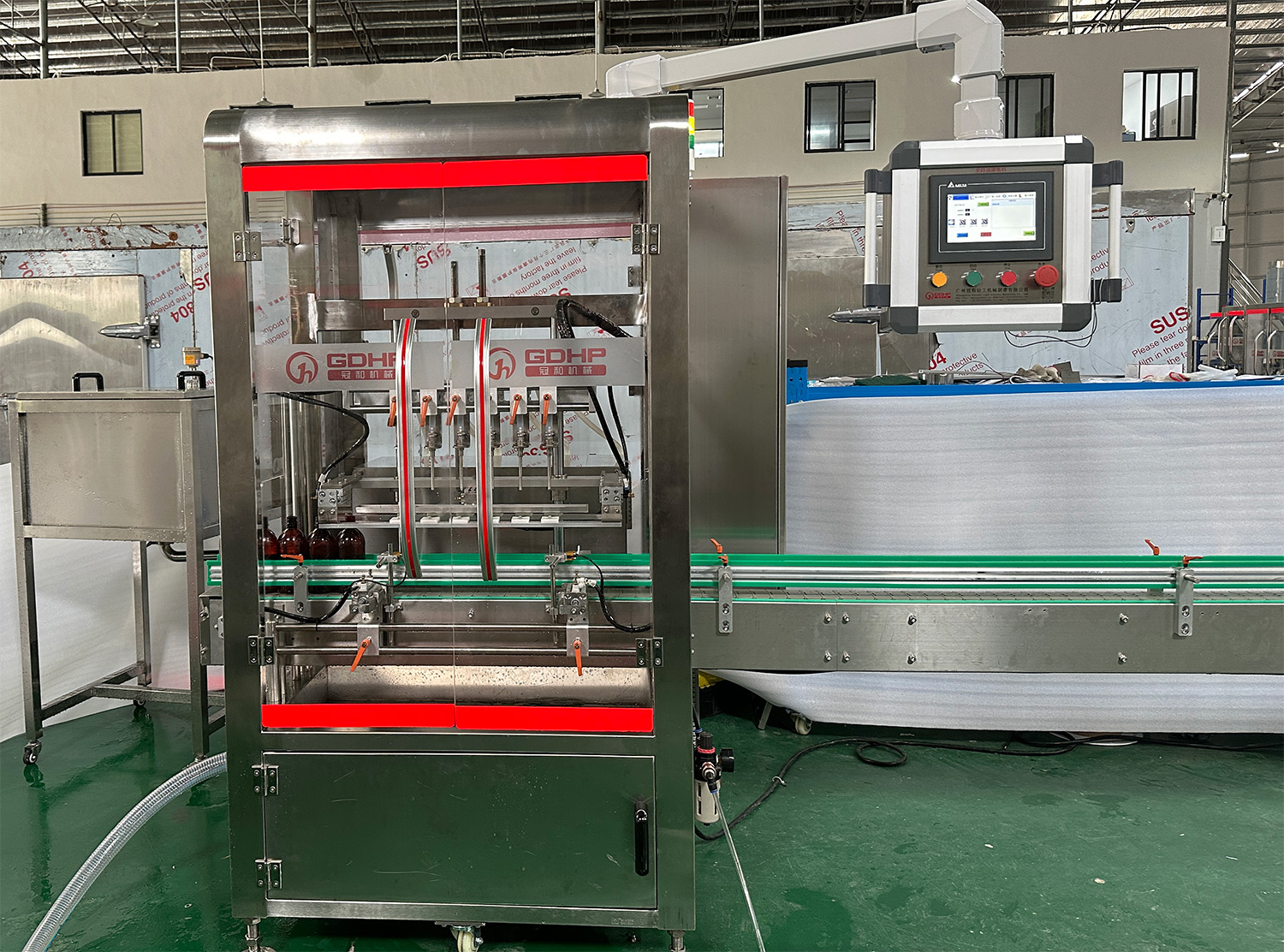

Cet article explore le parcours d'ingénierie d'une solution centrée sur le GHALF-6 Remplisseuse entièrement automatique à six têtes par pompe péristaltique (servo). Nous disséquerons les défis techniques posés par l'installation du client—en particulier un problème critique d'intégration du convoyeur— et analyserons comment la technologie péristaltique avancée redéfinit la stérilité dans le secteurs médicaux et pharmaceutiques secteurs.
L'anatomie du défi : au-delà des spécifications standard
Lorsque le client s'est adressé à nous, sa fiche technique semblait simple à première vue, mais une analyse plus approfondie a révélé les complexités inhérentes à la retrofit de machines modernes dans des footprints de production existants.
Le contenant et le volume
Le produit cible était une solution médicale emballée dans une bouteille de 500 ml.
- Diamètre : 70 mm
- Hauteur : 180 mm
Ce ratio d'aspect (hauteur/largeur) crée un problème de centre de gravité. À 180 mm de haut avec une base relativement étroite de 70 mm, les bouteilles vides ont tendance à basculer si elles subissent des mouvements brusques du convoyeur ou des accélérations soudaines. De plus, remplir 500 ml de liquide nécessite une machine capable d'un débit élevé sans compromettre la vitesse. L'objectif du client était 1000 bouteilles par heure.
Bien que 1000 bouteilles par heure soit considéré comme une vitesse moyenne dans l'industrie de l'emballage au sens large, atteindre cela avec des récipients de 500 ml nécessite un débit important. Si le débit est trop rapide, la turbulence crée de la mousse, entraînant des niveaux imprécis et une contamination potentielle du goulot de la bouteille. Si le débit est trop lent, l’objectif de production est manqué.
La contrainte spatiale : le puzzle de 150 mm
Le défi d’ingénierie le plus intrigant n’était pas le remplissage lui-même, mais l’intégration. La disposition de l’installation du client dictait une direction d’exploitation strictement “ entrée à gauche, sortie à droite ”. Plus crucial encore, la distance entre le désempileur de bouteilles (la machine qui remet les bouteilles à la verticale) et le tapis roulant de la machine de remplissage était fixée exactement à 150 mm.
Dans le monde de l’automatisation industrielle, 150 mm est une “ zone morte ”. Elle est trop courte pour un convoyeur intermédiaire standard mais trop large pour simplement pousser les bouteilles sans une plaque de transition, en particulier pour des bouteilles de 180 mm de hauteur instables. Si une bouteille bascule dans cet espace, cela déclenche un effet domino, bloque la ligne et force une fermeture. Cela nécessitait une poignée mécanique sans faille entre le désempileur et le Machine de remplissage à pompe péristaltique entièrement automatisée à six têtes GHALF-6 (Servo).
La réponse d’ingénierie : l’architecture GHALF-6
Pour assurer la stabilité des bouteilles hautes et les exigences d’hygiène strictes de pharmaceutiques l’industrie, la décision a été prise de déployer le GHALF-6. Cette machine n’est pas simplement une pompe ; elle est une intégration de précision électromécanique et de fiabilité pneumatique.
Le choix du GHALF-6 a été guidé par trois piliers fondamentaux :
- Technologie péristaltique pour la stérilité et la prévention de la contamination croisée.
- Conduite par servomoteur pour gérer les dynamiques d’écoulement des remplissages de 500 ml.
- Fiabilité des composants en utilisant des fournisseurs mondiaux de niveau 1 pour garantir le temps de fonctionnement.
Pourquoi les pompes péristaltiques sont la référence en médecine
Dans le remplissage traditionnel par piston, le produit interagit avec des pièces mécaniques—pompes, joints toriques et soupapes. Avec le temps, ces pièces s’usent, générant des particules qui sont inacceptables dans secteurs médicaux les applications. De plus, nettoyer un système à piston nécessite le démontage de l’ensemble, un processus long connu sous le nom de Changeover.

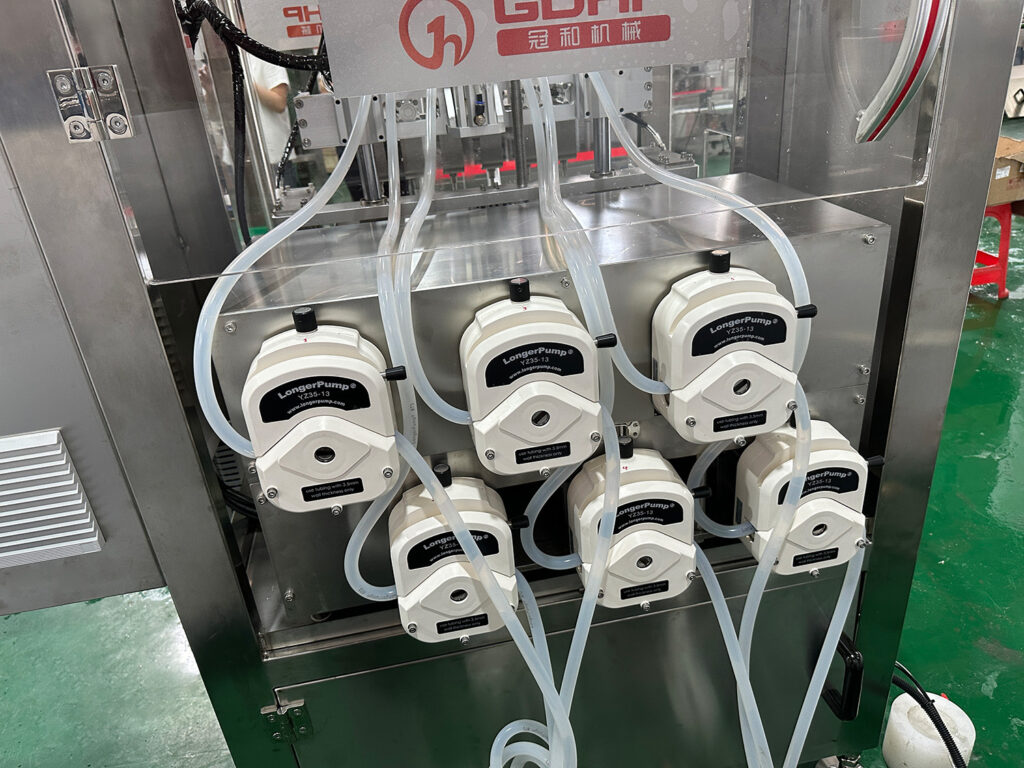

La GHALF-6 utilise une approche péristaltique. Ici, le fluide est entièrement contenu dans un tube de qualité médicale. Les éléments mécaniques de la pompe ne touchent jamais le produit. Les rouleaux de la pompe compriment le tube pour pousser le fluide vers l’avant.
Les avantages dans ce cas précis étaient triples :
- Stérilité : La solution pharmaceutique ne touche que le tubage et la buse de remplissage.
- Changement : Passer à un produit différent est aussi simple que de remplacer le tubage. Il n’y a aucun risque de contamination croisée avec le lot précédent.
- Précision quantitative : En combinant l’action péristaltique avec des moteurs-servos, la machine peut calibrer le volume de remplissage en calculant l’angle de rotation exact de la pompe, plutôt que de se fier uniquement au temps ou au poids.
Aborder le flux de production : stabilité et intégration
La configuration “ entrée à gauche, sortie à droite ” est standard, mais l’écart de 150 mm nécessitait une solution de transition sur mesure. Pour combler la distance entre l’unité dépalettiseuse et le convoyeur de remplissage, nous avons utilisé un système de transfert par courroie à prise latérale synchronisée ou une plaque de transition usinée sur mesure avec une roulette étoile motorisée, selon le réglage final sur site.
Cependant, la solution principale résidait dans la synchronisation du convoyeur principal de la GHALF-6. En intégrant le contrôle du convoyeur dans le PLC central, nous avons assuré que la vitesse correspondait parfaitement à la sortie de l’usine de dépilement.
La logique Sans Bouteille, Pas de Remplissage
Avec des bouteilles hautes de 180 mm, la stabilité est primordiale. La GHALF-6 utilise des capteurs optiques de haute précision (issus de fournisseurs de niveau Keyence ou équivalent) pour détecter la présence de la bouteille. La logique “ Sans Bouteille, Pas de Remplissage ” est cruciale ici.
Si l’écart de 150 mm provoque un retard momentané et qu’une bouteille est manquante, la machine doit reconnaître instantanément l’écart. Si les têtes de remplissage s’activaient sans bouteille, 500 ml de solution pharmaceutique coûteuse inonderaient le convoyeur, risquant d’endommager la mécanique et nécessitant un nettoyage massif. L’intégration des capteurs garantit que les moteurs-servos ne s’engagent que lorsque la bouteille est positivement vérifiée en position.
Plongée approfondie dans l’architecture des composants : le “ E-E-A-T ” des machines
Dans la fabrication d’équipements professionnels, la fiabilité (le ‘T’ de E-E-A-T) se fonde sur la provenance des composants. Une machine n’est aussi fiable que son relais ou sa valve les plus faibles. La GHALF-6 se distingue en rejetant les composants génériques en marque blanche au profit d’une chaîne d’approvisionnement de pedigree.
Le système nerveux électrique : Delta, Keyence et Schneider
L’architecture de contrôle est le cerveau de l’opération. Pour cette ligne à 1000 bpm, nous utilisons une combinaison de composants Delta, Keyence et Schneider Electric.
- Schneider Electric (France) : Utilisé pour les contacteurs et la protection du circuit. Dans un environnement d'usine , des fluctuations de puissance peuvent se produire. Les commandes industrielles de Schneider sont réputées pour leur durabilité et leur sécurité, prévenant les incendies électriques ou les brûlures de carte.
- Keyence (Japon): Fournissant la technologie de détection. Les capteurs Keyence sont leaders dans l'industrie par leur capacité à détecter des objets transparents—tels que le verre clair ou les bouteilles en plastique—ce qui confond souvent les capteurs infrarouges standard.
- Delta (Taiwan): Souvent utilisés pour le PLC (Automate Programmable) et les entraînements servo . Delta offre un équilibre robuste entre un traitement haute performance et une interface utilisateur conviviale pour la programmation, essentielle pour la logique personnalisée nécessaire pour gérer les courbes des pompes servo.
Le Muscle Pneumatique : Airtac
Alors que l'électricité contrôle la logique, l'air comprimé accomplit souvent le travail lourd (élever et abaisser les buses, orienter les bouteilles). Le GHALF-6 utilise des composants pneumatiques Airtac. Basée à Taïwan, Airtac offre une alternative à faible taux de défaillance par rapport à des marques européennes plus coûteuses tout en maintenant une fiabilité nettement plus élevée que les options génériques. Cela assure que les buses de plongée bougent de manière fluide et constante, cycle après cycle.
Science des matériaux : SUS304 vs. SUS316
Dans l' pharmaceutiques industrie, le matériau de fabrication est une question réglementaire.
- Corps principal (SUS304) : Le cadre et les panneaux extérieurs sont construits en acier inoxydable 304. Cela offre rigidité structurelle et résistance à la corrosion générale due aux agents de nettoyage utilisés sur le sol de l'usine.
- Pièces de contact (SUS316) : Chaque composant qui touche le liquide—spécifiquement les buses et les connecteurs—est usiné en acier inoxydable SUS316. L'ajout de molybdène dans l'acier 316 augmente considérablement sa résistance à la corrosion par chlorures et sa réactivité chimique. Ceci est non négociable pour les solutions médicales, garantissant qu'aucun ion métallique ne se dissout dans le produit médicamenteux.
L'expérience opérationnelle : précision par les servos péristaltique
L'exigence centrale de remplir des bouteilles de 500 ml à un rythme de 1000 par heure implique un temps de cycle d'environ 3,6 secondes par bouteille, en supposant un flux continu. Cependant, dans une machine d'indexation (où les bouteilles s'arrêtent pour être remplies), le temps de remplissage réel est beaucoup plus court, peut-être entre 2 et 2,5 secondes.
Pousser 500 ml de fluide en 2 secondes crée une pression significative. C'est là que l'aspect “ Servo ” du GHALF-6 Remplisseuse Automatique Six-Têtes Péristaltique (Servo) devient la caractéristique définissant.
La Courbe de Remplissage
Un moteur standard tourne à une vitesse constante. Un servo-moteur peut être programmé avec une courbe de vitesse.
- Le Début: La pompe démarre lentement pour éviter le “ coup ” du fluide qui éclabousse la bouteille.
- Le Remplissage en Vrac : Une fois le flux établi, le servomoteur passe à vitesse maximale pour délivrer rapidement la majorité du volume de 500 ml.
- La Finition : À mesure que le niveau de liquide se rapproche du goulot (hauteur de 180 mm), le servomoteur décélère. Cela évite que la mousse ne déborde par le haut et assure un niveau de ménisque précis.
Le Double Mécanisme Antidéversement
Le suintement est l’ennemi de l’emballage pharmaceutique. Une goutte de solution à l’extérieur de la bouteille peut faire échouer l’adhésif d’étiquetage ou, pire, favoriser la croissance bactérienne sur la surface du récipient.
Le GHALF-6 emploie un système de double défense :
- Rétrécissement par vide : Étant donné que la pompe est péristaltique et actionnée par servo, le moteur peut brièvement inverser sa direction à la fin du cycle. Cela crée une légère aspiration (retour) qui ramène le fluide dans la buse, brisant la chaîne de tension de surface.
- Plateau d’égouttage mécanique : Un plateau pneumatique s’étend sous les buses immédiatement après le remplissage et avant le déplacement des bouteilles. Si une goutte rebelle tombe, elle atterrit sur le plateau, et non sur le convoyeur ou la bouteille.
Conception centrée sur l’utilisateur : Entretien et Utilisation
La demande du client pour une machine à “ opération simple et maintenance pratique ” reconnaît une réalité de la fabrication moderne : la main-d’œuvre qualifiée est rare. Les machines doivent être intuitives.
L’interface PLC
La machine est équipée d’un écran tactile HMI (Interface Homme-Machine). Au lieu de poignées manuelles pour ajuster le volume de remplissage, l’opérateur saisit simplement “ 500 ” dans le champ de volume. Le PLC calcule les rotations nécessaires de la pompe. Cette gestion numérique des recettes permet au client de passer à des bouteilles de 250 ml ou 1000 ml à l’avenir en chargeant simplement un profil enregistré.
Hygiène et Nettoyage
Le “ C ” de cGMP signifie “ Actuel ”, mais pratiquement il signifie “ Propre ”. Le GHALF-6 est conçu sans recoins aveugles ni fissures où le liquide peut s’accumuler. Le corps en acier inoxydable est poli pour rendre les nettoyages efficaces.
Pour le trajet fluidique interne, le design péristaltique est supérieur. Pour nettoyer la machine, l’opérateur peut simplement pomper une solution de nettoyage (CIP - Clean In Place) à travers les tubes, ou remplacer entièrement les tuyaux en silicone médical de minutes. C’est un contraste net avec les remplisseurs à piston, qui pourraient nécessiter des heures de démontage pour stériliser.
Conclusion : Une solution pour l’avenir de la pharmacie
La fabrication de solutions pharmaceutiques évolue vers une plus grande flexibilité et une stérilité plus stricte. La demande du client pour une ligne de 1000 bph pour des bouteilles de 500 ml a présenté des défis spécifiques en matière de stabilité et d’intégration.
En mettant en œuvre le GHALF-6 Remplisseuse Automatique Six-Têtes Péristaltique (Servo),\n nous avons fourni une solution qui non seulement répondait aux exigences de vitesse et de volume mais élevait également la norme d’hygiène grâce à la technologie péristaltique. La sélection minutieuse de composants chez Delta, Keyence et Schneider garantit que cet investissement est protégé par une fiabilité à long terme.
En fin de compte, cette machine fait plus que remplir des bouteilles ; elle procure une tranquillité d’esprit. Dans les secteurs médicaux et pharmaceutiques secteurs, où l’utilisateur final est un patient, cette fiabilité est le seul.
évaluation qui compte vraiment.
Analyse détaillée de la\n mise en œuvre technique.
Pour comprendre davantage la proposition de valeur du GHALF-6 dans ce contexte spécifique, nous devons examiner plus en profondeur les mécanismes d’action et les avantages comparatifs des technologies utilisées.
La physique du remplissage :\n Gestion des volumes de 500 ml.
Remplir une bouteille de 500 ml est nettement différent du remplissage d'un flacon de 10 ml. La dynamique des fluides change. Dans un petit flacon, la tension de surface domine. Dans une bouteille de 500 ml, la gravité et la turbulence dominent.
Gestion de la turbulence.
Lorsque le liquide entre dans une bouteille à haute vitesse, il frappe le fond et éclabousse vers le haut. Avec une bouteille haute de 180 mm, la buse plonge généralement dans la bouteille (remplissage bottom-up) pour minimiser la distance que le liquide chute.

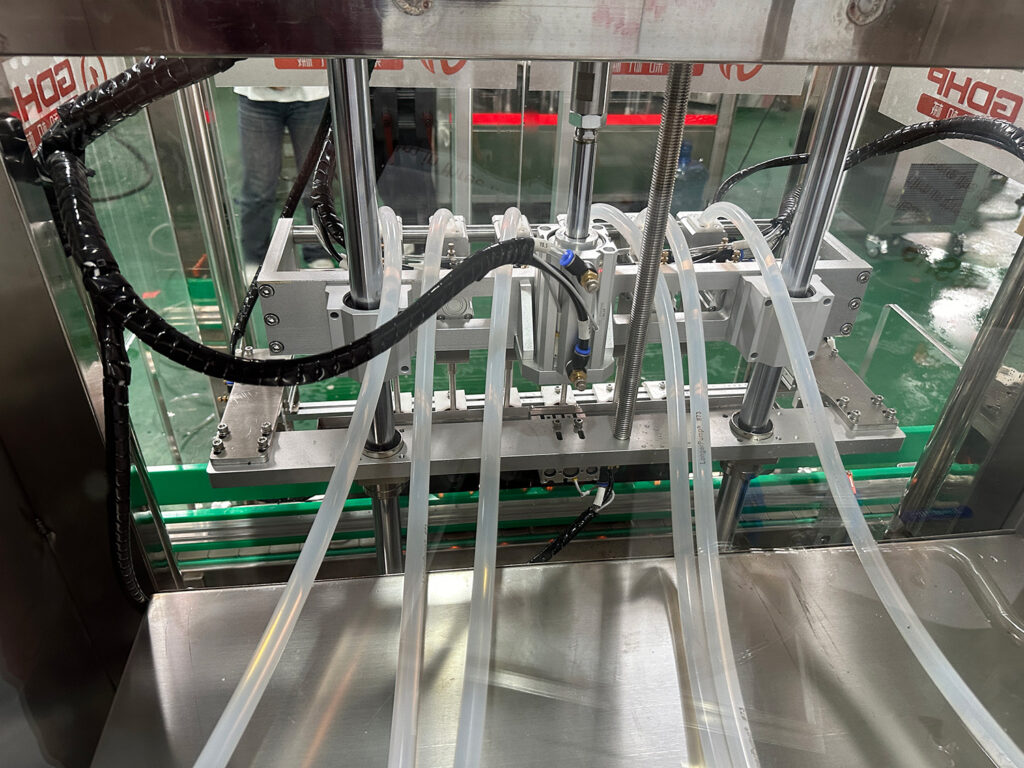

- Le GHALF-6 est équipé d’un mécanisme de buse plongeante actionné par des vérins pneumatiques Airtac. Phase 1 :.
- Les bouteilles entrent dans la station. Phase 2 :.
- La barre de buses descend, insérant les buses dans les goulots des bouteilles. Phase 3 :.
Précision vs. Vitesse
Le client exigeait 1000 bouteilles par heure. Avec une machine à six têtes, cela signifie que la machine doit effectuer environ 166 cycles par heure, soit environ 2,7 cycles par minute. C'est un rythme confortable pour le GHALF-6, lui permettant de fonctionner bien dans son envelope de performance. Cette capacité “ subaiguillage ” est intentionnelle. Exécuter une machine à 70% de sa capacité maximale prolonge considérablement sa durée de vie par rapport à l’exécution d’une machine plus petite à 100% capacité.
Le rôle des pompes péristaltiques dans le contrôle de la contamination
Dans l' pharmaceutiques Dans l’industrie, la crainte de la “ génération de particules ” est constante. Le frottement métal contre métal dans les pompes à engrenages ou les pompes à piston génère inévitablement des particules microscopiques au fil du temps.
La tubulure comme seule surface de contact
La pompe péristaltique comprime un tube en silicone. Les rouleaux (généralement en acier inoxydable ou en polymère robuste) roulent sur l’extérieur du tube.
- Avantage : Le liquide ne touche jamais le mécanisme de la pompe.
- Validation : Il est beaucoup plus facile de valider la stérilité d’un tube en silicone (qui peut être autoclave ou utilisé comme consommable à usage unique) que de valider la propreté d’une chambre de piston en métal complexe.
Calibration et réapprovisionnement
L’une des caractéristiques mises en avant du GHALF-6 est le “ réapprovisionnement automatique pratique ”. Dans le contexte des pompes péristaltiques, cela se réfère à la facilité de recalibrage. Avec le temps, les tubes en silicone peuvent perdre un peu d’élasticité, entraînant un léger dérive dans le volume de remplissage.
Le contrôle PLC permet une compensation dynamique. Si les contrôles qualité montrent que le remplissage est de 499 ml au lieu de 500 ml, l’opérateur peut ajuster le coefficient de calibration sur l’écran tactile de +0,2%, et les servomoteurs ajustent instantanément l’angle de rotation pour corriger la dérive. Cela peut être fait sans arrêter la machine.
Logiciel d’intégration : le PLC et l“” usine intelligente »
L’utilisation d’un contrôleur logique programmable (PLC) élève le GHALF-6 d’un outil mécanique à un appareil intelligent.
Régulation de vitesse par conversion de fréquence
La vitesse du tapis transporte est contrôlée par un variateur de fréquence (VFD). Cela est vital pour le défi de l’écart de 150 mm. Le VFD permet à l’opérateur d’affiner la vitesse de la ceinture à une précision millimétrique, garantissant que lorsque l’ébouteur libère une bouteille, le convoyeur de remplissage l’accepte en douceur sans pencher le contenant haut de 180 mm.
Comptage automatique et Données de production
Pour les lots pharmaceutiques, la traçabilité est essentielle. Le PLC suit :
- Bouteilles totales remplies.
- Production par changement.
- Événements d'arrêt.
Ces données s'affichent sur l'écran tactile, permettant aux responsables de production de calculer l'OEE (Efficacité globale des équipements) en temps réel.
Durabilité du matériau : l'avantage SUS316
Pourquoi mettre l'accent sur le SUS316 pour les pièces en contact ?
L'acier inoxydable standard 304 contient du chrome et du nickel. Il est résistant à l'eau et aux acides doux. Cependant, de nombreuses solutions médicales contiennent des sels, des chlorures ou des ingrédients pharmaceutiques actifs (API) qui peuvent être corrosifs.
Le SUS316 ajoute du molybdène (2-3%). Cet élément améliore considérablement la résistance à la corrosion, en particulier contre la corrosion par piqûnes due aux chlorures. Dans une machine de remplissage médicale, une piqûre microscopique dans l'acier peut devenir un porte-bonheur pour les bactéries (biofilm), qu'il est extrêmement difficile d'éliminer. En utilisant le SUS316, le GHALF-6 garantit une surface qui reste lisse et stérile, cycle après cycle.
Résumé des avantages pour le client
| Caractéristique | Justification technique | Avantage client |
|---|---|---|
| Mesurage péristaltique | Le fluide est isolé dans le tube; aucun contact mécanique. | Stérilité : Aucun risque de contamination par des particules métalliques. |
| Actionneur à moteur à servomoteur | Profils de vitesse Programmables (montée/descente). | Précision : Remplissages précis de 500 ml sans formation de mousse ni de projection. |
| Configuration à six têtes | Distribue le flux entre plusieurs buses. | Capacité : Répond facilement à l’exigence de 1000bph à des débits gérables. |
| Construction 304/316 | Métallurgie en acier inoxydable de haute qualité. | Conformité : Réponds aux normes GMP mondiales pour l'hygiène pharmaceutique . |
| Électronique de niveau 1 | Intégration Schneider/Delta/Keyence. | Fiabilité : Temps d'arrêt réduit et entretien à long terme facile . |
| Pas de bouteille – pas de remplissage | Logique de détection optique. | Efficacité : Prévention du gaspillage et des déversements pendant les périodes de production . |
En abordant la géométrie spécifique de la bouteille de 500 ml, les contraintes spatiales du site de production et les exigences rigoureuses de l secteurs médicaux et pharmaceutiques industrie, le GHALF-6 Remplisseuse Automatique Six-Têtes Péristaltique (Servo) représente une synthèse de l'ingénierie moderne et de l'application pratique. C'est un témoignage de la façon dont le “ design raisonnable ” et le “ structure compacte ” se traduisent par un succès opérationnel tangible.
